Устройства и блоки подготовки воздуха
|

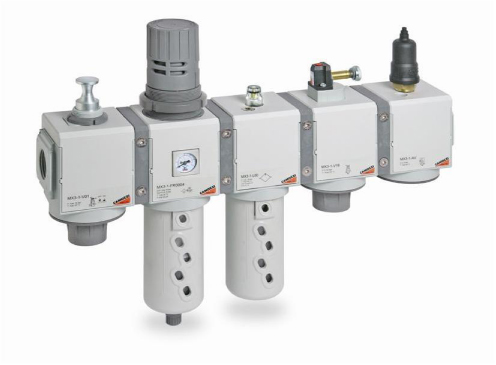

Фильтры Camozzi. Серия MX Присоединение G3/4 - G1 Фильтры Серии MX поставляются с присоединительным размером G 3/4 - G1. Cтакан из технополимера с байонетным креплением имеет прозрачные отверстия для индикации уровня конденсата.
Фильтры Серии MX оснащены полуавтоматическим/ручным клапаном слива (реагирует на падение давления на входе ниже 0,3 бара или при отключении компрессора в конце смены) или автоматическим клапаном с поплавком. |
|
Коалесцентные фильтры Camozzi. Серия MX Коалесцентные фильтры. Серия MX Фильтры со стаканом из технополимера и байонетным креплением.
Принцип действия коалесцентных фильтров основан на эффекте коалесценции - слияние мельчайших капель влаги на специальном материале фильтрующего элемента.
Коалесцентные фильтры объединяют в себе достоинства фильтров тонкой очистки и систем удаления влаги. Они надежно отсеивают частицы размерами от 0,01 мкм, а использование при фильтрации эффекта коалесценции позволяет практически полностью избавиться от влаги в линиях даже при существенных колебаниях расхода. Коалесцентный фильтр Серии MX поставляется с присоединением G 3/4 - G1. Cтакан из технополимера с байонетным креплением имеет прозрачные отверстия для индикации уровня конденсата. Осушитель Серии MX может быть оснащен механизмом слива конденсата двух типов -ручным / полуавтоматическим или автоматическим.
Прим.: Фильтр должен устанавливаться в систему после фильтров со степенью очистки 25 и 5 мкм. |
|
Регуляторы давления Camozzi. Серия MX Присоединение G3/4 - G1 Регуляторы давления предназначены для понижения входного давления и поддержания выходного значения на уровне настройки.
Регуляторы давления Серии MX поставляются с присоединением G3/4 - G1 и со встроенным манометром и портом под установку манометра. При повышении давления на выходе регулятора выше уровня настройки, выходная линия, через специальное отверстие в регуляторе, соединяется с атмосферой.
Система защита от вмешательства позволяет 2 способами зафиксировать ручку регулятора давления без измененеия настроенного давления. Комплексная система блокировки от вмешательства и встроенный манометр делают регуляторы серии MX более компактными. |
|
Маслораспылители Camozzi. Серия MX Маслораспылители. Серия MX Компактные со стаканом из технополимера и байонетным креплением.
Маслораспылители предназначены для подачи в пневматическую систему распыленного масла для смазки трущихся поверхностей подвижных частей цилиндров и клапанов. Маслораспылители Серии MX поставляются с присоединением G3/4-G1. Стакан из технополимера с байонетным креплением имеет прозрачные отверстия. Расход масла можно регулировать винтом в верхней части корпуса маслораспылителя и контролировать по частоте падения капель внутри прозрачного колпачка. Заливка масла производится через пробку в верхней части корпуса, причем без отключения давления. |
|
Фильтр-регулятор Camozzi. Серия MX Присоединение G3/4 - G1 Компактные со стаканом из технополимера и байонетным креплением.
Фильтры-регуляторы Серии MX поставляются с присоединительным размером G3/4 - G1 со встроенным маномтером и с присоединением для манометра.
Фильтры-регуляторы широко используются для подготовки воздуха в современных пневмосистемах благодаря совмещению функций фильтра и регулятора давления в одном устройстве с меньшими габаритными размерами и меньшей стоимостью, чем два устройства отдельно. |
|
Клапан безопасности Camozzi. Серия MX Присоединение G 3/4 - G1. Клапан безопасности Серия MX поставляется с присоединением G 3/4 - G1. Ручное, электропневматическое и пневматическое управление с внешней запиткой пилота.
Электропневматический клапан безопасности - идеальное решение, если доступ к системе осложнен. Клапан легко утанавливается и позволяет включать/выключать подачу воздуха. Встроенное ручное управление гарантирует работоспособность системы в случае аварии. При техническом обслуживании, с целью обеспечения безопасности, клапан позволяет отключить пневмосистему оборудования от источника сжатого воздуха, а воздух из пневмосистемы сбросить в атмосферу. Располагаются эти клапаны обычно перед блоком подготовки воздуха (FRL), используя монтажные приспособления, позволяющие собрать клапан безопасности с устройствами подготовки воздуха Серии MX в единый блок. |
|
Клапан "мягкого" пуска Camozzi. Серия MX Присоединение G3/4 - G1 Клапан “мягкого” пуска позволяет избежать травматизма и поломок оборудования при включении пневматической системы, содержащей цилиндры.
Клапан “мягкого” пуска делает возможным постепенно увеличивать давление в пневматической системе до 50% от входного значения, после чего величина давления скачком увеличивается до магистрального (100%).
Стандартное расположение клапана “мягкого” пуска - после блока подготовки воздуха (FRL). |
|
Фильтры Camozzi. Серия МC. Присоединение G1/4, G3/8 и G1/2. |
|
Коалесцентные фильтры Camozzi. Серия МC. Присоединение G1/4, G3/8 и G1/2. Доступны коалесцентные фильтры Серии МС с присоединением G1/4, G3/8 и G1/2. Стаканы этих фильтров сделаны из металла с окошками из прозрачного стекла и имеют конденсатоотводчик, работающий в ручном/полуавтоматическом режиме. Кроме того, также возможен заказ фильтров с автоматическими конденсатоотводчиками.
Модульную сборку см. на стр. 6.01.001, 6.12.001. Прим.: Фильтр должен установливаться в систему после фильтров со степенью очистки 25 и 5 мкм. |
|
Маслораспылители Camozzi. Серия MC. Присоединение G1/4, G3/8 и G1/2. Металлический стакан с байонетным креплением.
Доступны маслораспылители Серии МС с присоединением G1/4, G3/8 и G1/2. Стаканы этих маслораспылителей сделаны из металла с окошками из прозрачного стекла Процесс маслораспыления можно наблюдать через небольшой прозрачный колпачок в верхней части маслораспылителя, а регулировка интенсивности осуществляется специальным винтом. |
|
Регуляторы давления Camozzi. Серия МC. Присоединение G1/4, G3/8, G1/2, G1 |
|
Фильтры-регуляторы Camozzi. Серия МC. Присоединение G1/4, G3/8, G1/2. |
|
Входной клапан безопасности Camozzi. Серия МC. Присоединение G1/4, G3/8 и G1/2. Модульный тип. Входной клапан безопасности разработан таким образом, что выходное давление воздуха может быть сброшено, подвод воздуха перекрыт, а клапан заблокирован.
При техническом обслуживании, с целью обеспечения безопасности, клапан позволяет отключить пневмосиcтему оборудования от источника сжатого воздуха, а воздух из пневмосистемы сбросить в атмосферу. Предназначены эти клапаны для модульной сборки вместе с другими элементами Серии МС в единый блок подготовки воздуха (FRL). Доступны клапаны безопасности Серии МС с присоединением G1/4, G3/8 и G1/2. |
|
Коллектор Camozzi. Серия MC Присоединение G1/4, G1/2. В случае необходимости разделения контуров с маслораспылением и без, использовать коллектор с обратным клапаном.
Если коллектор монтируется, как конечный элемент, то он должен быть собран с крепёжным фланцем. |
|
Клапан "мягкого" пуска Camozzi. Серия МC. Присоединение G1/4, G3/8, G1/2. Клапан “мягкого” пуска позволяет избежать поломок оборудования и травмирования персонала при включении пневматической системы с цилиндрами.
Клапан “мягкого” пуска делает возможным постепенно увеличивать давление в пневматической системе до 50% от входного значения, после чего величина давления скачком увеличивается до магистрального (100%). Обычно клапан “мягкого” пуска устанавливается после блока подготовки воздуха. |
|
Блоки подготовки воздуха Camozzi. Серия MC Тип сборки фильтров, регуляторов и маслораспылитлей Серии MC позволяет легко и быстро получать необходимую конфигурацию блока подготовки воздуха. |
|
Фильтр Camozzi серии МC в сборе. Присоединение G1/4, G3/8, G1/2 |
|
Регуляторы давления Camozzi серии МС батарейной сборки. Присоединение G1/4 |
|
Фильтры Camozzi. Серия N. Присоединение G1/4 и G1/2. Коллектор Серии МС используется для получения дополнительных выходных пневмосистем.
В случае необходимости разделения контуров с маслораспылением и без, использовать коллектор с обратным кла па ном. Если коллектор монтируется, как конечный элемент, то он должен быть собран с крепежными фланцами. |
|
Микрорегулятор давления Camozzi. Серия M. Присоединение G1/8, G1/4. Микрорегуляторы поставляются трех типов:
- без сброса давления; - с прецизионной регулировкой, со сбросом давления; - VS (с быстрым сбросом давления). Зти регуляторы могут монтироваться непосредственно на трубопроводах или на панели. ??спользуется преимущественно в пневмосистемах с малым потреблением сжатого воздуха. Характеризуется малыми габаритными размерами и низкой ценой. |
|
Маслораспылитель Camozzi. Серия N. Присоединение G1/8, G1/4. Маслораспылитель Сери N поставляются с присоединительными резьбами G1/4 и G1/8. Маслораспылители имеют корпус из латуни (OT58) и стакан из технополимера.
Расход масла можно регулировать винтом в верхней части корпуса маслораспылителя и контролировать по частоте падения капель внутри прозрачного колпачка. Заливка масла производится через пробку в верхней части корпуса при отключенном давлении. |
|
Фильтр-регулятор Camozzi. Серия N. Присоединение G1/8, G1/4; ниппельного типа с прозрачным стаканом. Регулятор имеет мембрану и сброс выходного давления, превышающего уровень конденсата. Прозрачный стакан фильтра позволяет регулировать уровень конденсата.
Фильтры-регуляторы серии N оснащены полуавтоматическим клапаном слива (реагирует на падение давления на входе ниже 0,3 бар при отключении компрессора в конце смены). Полуавтоматический клапан слива имеет также ручной режим.
Для соединения элементов блока подготовки воздуха Серии N используется Мод.S2500. |
|
Принадлежности для фильтров, регуляторов и маслораспылителей Camozzi. Серия C, MC, N, M Монтажные кронштейны. |
|
Блок подготовки воздуха Camozzi в сборе. Серия С Блок подготовки воздуха в сборе. Серия С. Присоединение G1. |
|
Управляемый клапан безопасности Camozzi. Серия MC Присоединение G1/4, G3/8 и G1/2. Зти 3/2 лин/поз. клапаны предназначены для блокировки воздуха на входе блока подготовки воздуха (FRL) и таким образом могут подавать воздух в пневмосистему оборудования или сбрасывать его.
Клапаны могут быть с электропневматическим или пневматическим управлением и поставляются с присоединением G1/4, G3/8 и G1/2. В случае применения электромагнитного клапана использовать катушку U70 или G70 (max 3W / V.A.).
Прим.: Катушка заказывается отдельно. |
|
Манометры для регуляторов давления и фильтров-регуляторов Camozzi. Серия C, MC, N, M Различные диапазоны измерений Информация для правильного выбора манометра
Диапазон измерения манометра должен выбираться исходя из условий применения, по следующим критериям: - постоянное во времени, измеряемое давление должно быть в пределах от 60% до 90% от максимального диапазона измерения манометра; - при переменном во времени, измеряемом давлении необходимо, чтобы оно было в пределах 65% от максимального диапазона измерения манометра; - пиковое значение давления не должно превышать диапазон измерения манометра. |
|
Регулятор давления Camozzi. Серия N Присоединение G1/4, G3/8, G1/2, G1 |
|
Цифровые электро-пневматические преобразователи Camozzi. ER100 Цифровой электро-пневматический преобразователь. |
|
Цифровые электро-пневматические преобразователи Camozzi. ER200 Цифровой электро-пневматический преобразователь. |
|
Регуляторы давления Camozzi. Серия CLR Присоединение G1/4, G1/8
Регуляторы могут монтироваться непосредственно на трубопроводах или на пенели. |
