Модель 2109 / Article 2109

Модель 2109 / Article 2109

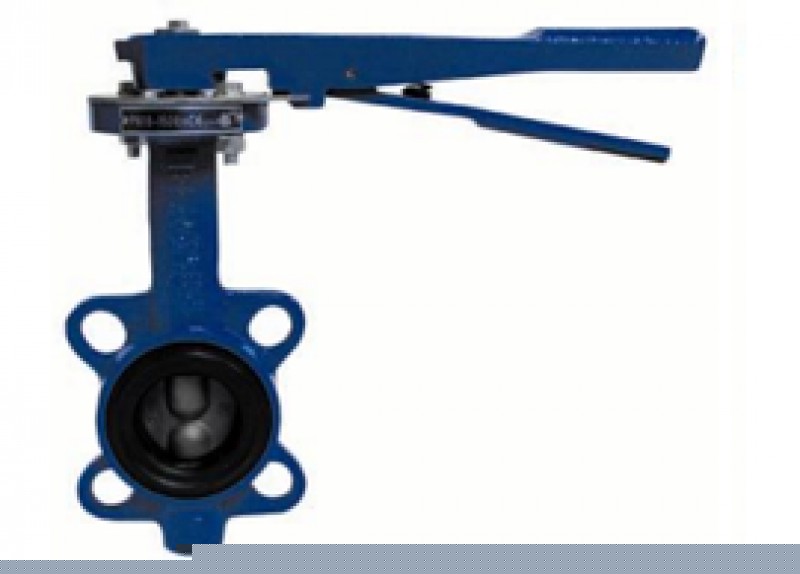

Дисковый поворотный затвор Genebre

Описание:
1.Дисковый поворотный затвор с ручкой, межфланцевый
2.Корпус выполнено из чугуна марки GG-20 Может быть установлен между фланцами ANSI 150 и DIN PN 10/16
3.Уплотнение корпуса - EPDM
4.Диск из нерж.стали AISI 316 (CF8M)
5.Возможeн монтаж привода согласно нормам ISO 5211 – DIN 3337
6.Расстояние между фланцами согласно норме UNE EN 558-1 серия 20 (DIN 3202 K1)
7.Окрашен методом эпоксидного напыления





2109 чертеж женебре



Наименование Материал Обработка поверхности
1
2
3
4
5
6
7
8
9
10
11
Корпус
Шток
Шарнир
Диск
Крышка корпуса
Седло
Втулка шарнира
Уплотнение штока
Уплотнительное кольцо
Стопорная шайба
Стопорное кольцо
Чугун марки GG-20
Нерж.сталь AISI 416
Нерж.сталь AISI 416
Нерж.сталь AISI 316
Нерж.сталь AISI 420
EPDM
RPTFE
Карбонизированный тефлон
Карбонизированный тефлон
Нитрил
Бронза
Сталь
Эпоксидное напыление


Дробеструйная обработка









ОСНОВНЫЕ ПАРАМЕТРЫ
Модель Размер DN PN
L A1 A2 D P Вес (кг)
2109 09
2109 10
2109 11
2109 12
2109 13
2109 14
2109 16
2109 18
2109 20
2109 22
2109 24
2109 26
2109 28
2"
2 1/2"
3"
4"
5"
6"
8"
10"
12"
14"
16"
18"
20"
50
65
80
100
125
150
200
250
300
350
400
450
500
16
16
16
16
16
16
16
16
16
10
10
10
10
43
46
46
52
56
56
60
68
78
78
102
114
121
200
200
200
220
250
250
300
330
360
390
420
445
480
75
85
100
120
125
150
150
200
250
260
300
330
370
90
90
90
90
90
125
125
125
150
150
175
175
175
270
270
270
270
270
300
300
300
*
*
*
*
*
4.20
4.80
5.55
6.80
8.75
11.15
16.60
23.45
44.50
61.00
82.00
136.00
163.00
* - Начиная с 12" затвор комплектуется ручным приводом


РАЗМЕРЫ ФЛАНЦА ДЛЯ УСТАНОВКИ ПРИВОДА
модель 2103
Модель DN F (ISO 5211) S (мм)
D (мм) H (мм) N.m
2109 09
2109 10
2109 11
2109 12
2109 13
2109 14
2109 16
2109 18
2109 20
2109 22
2109 24
2109 26
2109 28
50
65
80
100
125
150
200
250
300
350
400
450
500
F07
F07
F07
F07
F07
F07-F10
F17-F10
F10
F10-F12
F12
F14
F14
F14
11
11
11
14
14
17
17
22
22
22
27
27
36
14
14
14
18
18
22
22
28
28
28
36
36
48
30
30
30
30
30
30
30
40
40
45
45
45
45
12
20
27
39
58
90
120
180
340
640
805
1100
1500



ПОТЕРИ НАПОРА В ЗАВИСИМОСТИ ОТ ПОЛОЖЕНИЯ ДИСКА
DN 90º 80º 70º 60º 50º 40º 30º 20º 10º
50
65
80
100
125
150
200
250
300
350
400
450
500
144
282
461
841
1376
1850
3316
5430
8077
10538
13966
17214
22339
114
223
364
701
1146
1542
2842
4525
6731
8874
11761
14496
18812
84
163
267
496
775
1025
1862
2948
4393
5939
7867
10065
12535
61
107
154
274
428
567
1081
1710
2563
3384
4483
5736
7144
43
67
96
171
268
354
680
1076
1594
2149
2847
3643
4536
27
43
61
109
170
225
421
667
1005
1320
1749
2237
2786
16
24
35
62
98
129
241
382
555
756
1001
1281
1595
7
11
15
27
43
56
102
162
235
299
397
507
632
1
1.5
2
3
5
6
12
19
27
34
45
58
72



МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ

1. Не устанавливайте затвор в полностью закрытом положении
2. Проверьте параллельность фланцев
3. Не используйте дополнительные прокладки между завтором и фланцеммодель 2103
