Модель 3122 / Article 3122

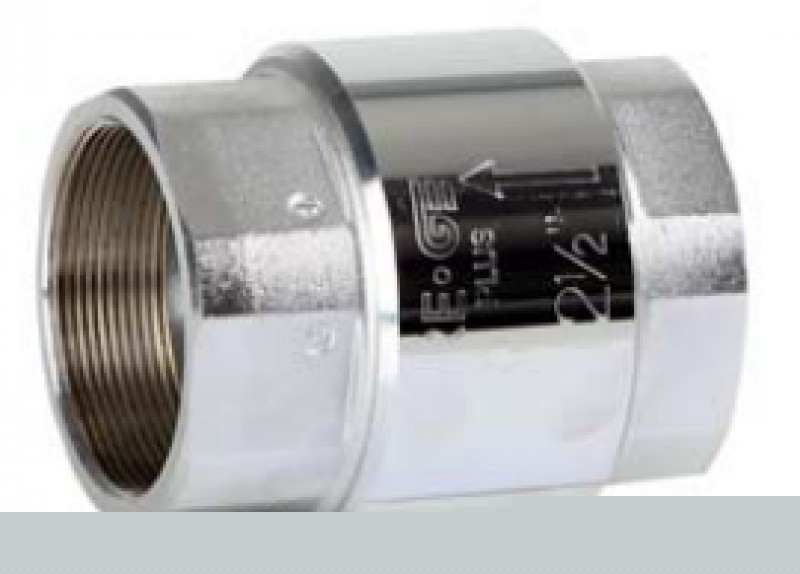

| Обратный клапан RE-GE Plus. Полнопроходной Genebre Описание: 1.Латунный монокорпусный обратный клапан. Рабочее давление PN-25/12 2.Сделан из латуни горячей ковки согласно нормам DIN 17660 3.Внутренняя резьба согласно стандарту ISO 228/1 4.Максимальная рабочая температура воздух: от -20 до +110 градусов газ: от -20 до +60 градусов водa: от 0 до +90 градусов 5.Минимальное давление для открытия (MOP) 0,04 бара (регулируемо) 6.Подходит для установки в гидравлических и пневматических системах всех видов 7.Возможны любые варианты установки: горизонтальный,вертикальный, наклонный 8.Уплотнение - NBR 9.Хромирован |
|
| Давление для открытия можно отрегулировать поворотом кольца (номер 4 на схеме) до 2 (максимально) линий резьбы (т.е два полных оборота) тем самым уменьшая давление более чем на 50%. |
| № | Наименование | Материал | Обработка поверхности |
| 1 2 3 4 |
Корпус Диск Пружина Кольцо |
Латунь Латунь+NBR Нерж. сталь AISI 316 Латунь |
Рихтован + механическая обработка + Хромирован Механическая обработка + Хромирован Механическая обработка + Хромирован |
| ОСНОВНЫЕ ПАРАМЕТРЫ |
| Модель | Размер | PN | A | ØD | L | C | Вес (г.) |
| 3122 04 3122 05 3122 06 3122 07 3122 08 3122 09 3122 10 3122 11 3122 12 |
1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" |
25 25 25 18 18 18 12 12 12 |
55 63 70 76 83 90 118 128 144 |
28 35 42 52 63 78 100 121 150 |
12 13 14.5 15 16.5 17.5 22 24 26 |
9.5 11 12 13.5 14 16 23 24 27.5 |
110 185 285 405 590 885 1905 2720 4485 |
 Уплотнение NBR вулканизировано. Подвижный элемент позволяет заменить запчасти и отрегулировать давление для открытия. Наклонная геометрия ребер. Монокорпус предупреждает утечку жидкости и уменьшает турбуленцию и шум. Гидродинамическая внутренняя поверхность улучшает поток. |
