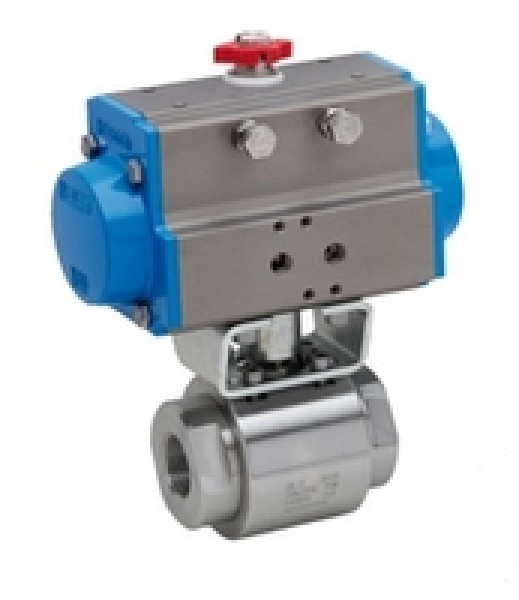

8P0227 Серия HIGH PRESSURE. Шаровой кран с пневмоприводом из нержавеющей стали. Муфтовый. Антистатическое исполнение, пожарозащищенный. Высокобарный.

8P0227 Серия HIGH PRESSURE. Шаровой кран с пневмоприводом из нержавеющей стали. Муфтовый. Антистатическое исполнение, пожарозащищенный. Высокобарный.

Давление: 350 - 500 Бар
Температура среды: от - 20°С до + 160°С
Присоединительный размер: 1/4" - 2"
DN: 6 - 50мм
Материал корпуса: нержавеющая сталь AISI 316
Материал уплотнения: PTFE (тефлон)
Тип присоединения: муфта
Тип управления: с пневмоприводом







арт. 8P0227 – нерж./сталь AISI316L, привод тип DA
арт. 8
P0228 – нерж./сталь AISI316L, привод тип SR


Общие характеристики Двухходовой, полнопроходной, антистатическое исполнение, пожарозащищенный, высокобарный
Размеры присоединения 1/4”, 3/8”, 1/2”, 3/4”, 1”, 1¼”, 1½”, 2”
Тип присоединения Муфтовое, внутренняя резьба ISO/DIN 228
Условный проход, DN 6мм, 10мм, 13мм, 20мм, 25мм, 32мм, 40мм, 50мм
Рабочая температура От -20°С до +160°С
Рабочее давление, PN 350-400-500 бар в зависимости от DN, см. таблицу
Давление управления min. 6 бар
Тип арматуры Серия HIGH PRESSURE арт. GN-G



Пневмопривод DA двухстороннего действия
DN 10 15 20 25 32 40 50
PN 500 500 400 350 350 350 350
A 3/8” 1/2” 3/4” 1” 1¼” 1½” 2”
B 195 217 244 253 295 328 391
C 168 182 207 211 245 271 329
D 71 81 95 95 123 123 137
E 72 81 98 106 127 135 160
F 141 164 210 210 275 275 333
G 54 59 74 83 99 114 123
DA 52 63 75 75 100 100 115
Пневмопривод SR с возвратными пружинами
DN 10 15 20 25 32 40 50
PN 500 500 400 350 350 350 350
A 3/8” 1/2” 3/4” 1” 1¼” 1½” 2”
B 224 230 271 280 329 362 426
C 197 200 234 238 279 305 364
D 95 95 123 123 137 137 164
E 72 81 98 106 127 135 160
F 210 210 275 275 333 333 435
G 54 59 74 83 99 114 123
SR 75 75 100 100 115 115 140
