Давление: - 40 Бар
Температура среды: от - 20°С до + 160°С
Присоединительный размер: 1/2" - 8"
DN: 65 - 200мм
Материал корпуса: нержавеющая сталь AISI 316
Материал уплотнения: PTFE (тефлон)
Тип присоединения: фланец
Тип управления: с электроприводом
арт. 8E111*** – фланец ANSI300, нерж./сталь AISI316 арт. 8E110*** – фланец PN40, нерж./сталь AISI316 |
|
Общие характеристики | Фланцевый, полнопроходной, пожарозащищенный, антистатическое исполнение, двухсоставной |
Размеры присоединения | 1/2”, 3/4”, 1”, 1¼”, 1½”, 2”, 2½”, 3”, 4”, 5”, 6”, 8” |
Тип присоединения | Фланец PN40, EN558-basic series 27 |
Условный проход, DN | 15мм, 20мм, 25мм, 32мм, 40мм, 50мм, 65мм, 80мм, 100мм, 125мм, 150мм, 200мм |
Рабочая температура | От -20°С до +160°С, под заказ от -50°С |
Рабочее давление, PN | 40 бар |
Тип арматуры | Серия SPLIT-BODY арт. 760040 |

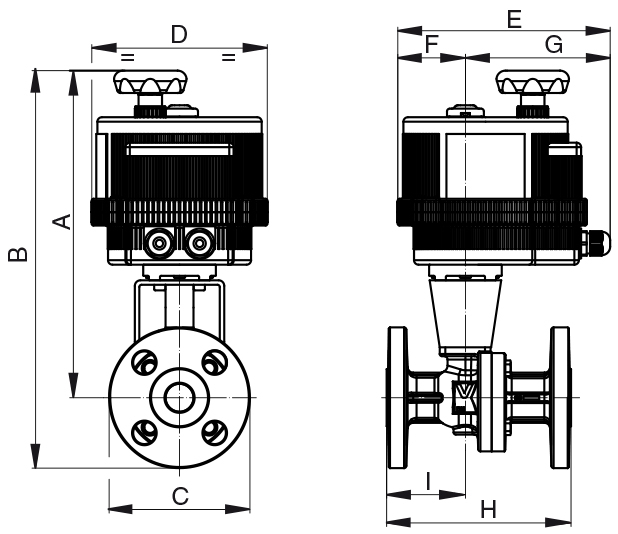

DN | 15 | 20 | 25 | 40 | 50 | 80 | 100 |
PN | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
A | 271 | 276 | 293 | 351 | 359 | 421 | 436 |
B | 319 | 334 | 356 | 429 | 441 | 526 | 563 |
C | 95 | 118 | 125 | 155 | 165 | 210 | 255 |
D | 157 | 157 | 157 | 185 | 185 | 211 | 211 |
E | 191 | 191 | 191 | 215 | 215 | 237 | 237 |
F | 61 | 61 | 61 | 68 | 68 | 84 | 77 |
G | 130 | 130 | 130 | 147 | 147 | 153 | 153 |
H | 140 | 152 | 165 | 190 | 216 | 283 | 305 |
Привод | VB030 | VB030 | VB030 | VB060 | VB060 | VB190 | VB270 |
